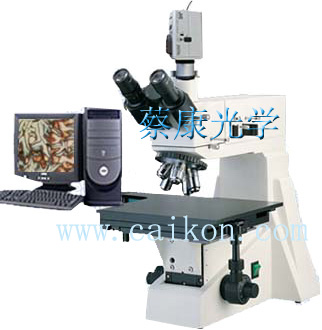

蔡康大平臺正置金相顯微鏡DMM-600C 一、儀器的主要用途和特點     蔡康DMM-600系列研究型大平臺金相顯微鏡配有大移動范圍的載物臺、落射照明器、平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。    DMM-600C研究型大平臺三目正置金相顯微鏡是將光學顯微鏡技術、優良的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項科技產品。既可人工觀察金相圖像,又可以在計算機上很方便地適時觀察金相圖像，并以隨時捕捉下來,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。

二、儀器的主要技術指標 組件及規格 目鏡 大視野 WF10X(Φ18mm) WF20X(Φ8.5mm) 平場分劃 10X(0.10mm/格值) 物鏡 平場消色差 （無蓋玻片） 放大倍數/數值孔徑 工作距離 PL5X/0.12 18.3 PLL10X/0.25 8.9 PLL20X/0.40 8.7 PLL40X/0.60（彈簧） 3.7 PL50X/0.70（彈簧） 2.02 PL80X/0.80（彈簧） 0.96 目鏡筒 三目鏡 轉軸式，傾斜30度，包括檢偏振片 儀器主體 粗調、微調手輪，微調格值為0.002MM（底座及支架） 偏光裝置 可插入式起偏振片,垂直照明裝置,能進行一般金相分析、微粒分析測試，還能對不透明物體進行分析、觀察。 載物臺 尺寸：250 X 230mm有快速移動裝置，移動范圍：153 X 153mm 調焦機構 同軸粗微動調焦機構, 調焦范圍15mm 微動格值2μm 照明系統 落射照明 6V 20W ，鹵素?zé)?，亮度可調帶起偏振片落射照明 6V 20W ，鹵素?zé)?，亮度可調 濾片組 藍、黃、綠、磨砂 轉換器 滾珠內定位內彎,五孔轉換 三、儀器主體分解     DMM-600配有帶屈光補償?shù)睦忡R型雙目鏡筒。能調節左右目鏡的屈光度。這種設計使得在調節瞳距時，物鏡的齊焦面保持不變，即使更換不同倍率的物鏡，也只需做較小的調焦。目鏡圈由橡皮制成，以便更舒適的觀察。     五孔轉換器內部設有機械定位。此設計使旋轉更平滑，也增強了耐用性。同時，轉換器周圈帶有突楞，使得旋轉更加方便，無需觸及物鏡。 雙目鏡筒     五孔轉換器               X、Y軸平行移動，X軸50mm,Y軸70mm,高精度的平移設計確保觀察式樣水平移動，移動精度0.1mm。   載物臺調動手輪         同軸粗微調焦手輪位置在載物臺后邊下方，而且他和載物臺移動手柄的位置接近，因此操作者無需扭曲肩膀，可保持自然的姿勢進行操作。     多功能三目頭設計，使得三目頭既可接彩色攝像器，也可接數碼相機，使傳統的人眼觀察同時還可以電腦觀察或者數碼相機拍照。 同軸粗微調焦手輪     三目頭       此牢固安裝在主機上的機械載物臺是內置式雙層機構，可在XY方向進行平滑移動。由于這種機構是內置式設計，因而X向?qū)к壊粫怀鲚d物臺臺面，這種設計增大了載 物臺上方的空間，使對標本操作變得更方便、快捷，同時，載物臺在X軸的移動也更加平滑和精密。載物臺表面光滑，使載玻片能夠更平滑、自如地移動。   雙層機構機械載物臺   四、系統的組成 1、金相顯微鏡DMM-600　　　　　　 　　　   2、電腦適配鏡 3、彩色攝像器(CCD) 4、A/D轉換器(彩色圖象采集設備) 5、計算機（選購） 五、選購部分 1.金相分析軟件 2.300-2000萬像素成像器. 六、同類儀器的比較 1、DMM-600C正置金相顯微鏡 2、DMM-600D電腦金相顯微鏡 3、DMM-660C電腦金相顯微鏡 4、DMM-660D數碼金相顯微鏡
